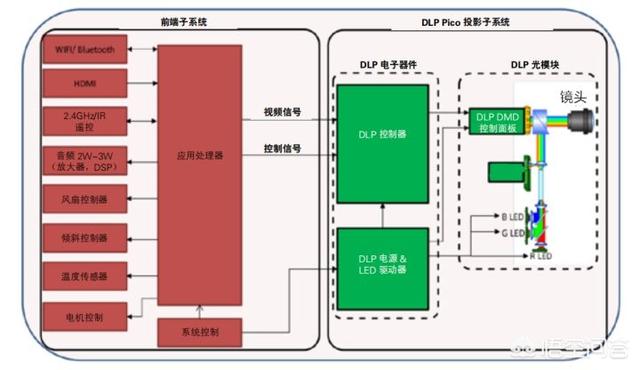

这个问题说简单也简单，说难也难。目前市面上的主流投影大致可以分为DLP、3LCD以及LCOS，其中DLP最为常见，我们极米推出的投影目前绝大多数都为DLP投影，所以我就重点讲一讲DLP投影的工作原理。家用投影与传统投影有所不同，家用投影的整机可以分为两大部分，前端子系统以及投影子系统，如下图，其中投影子系统就是我们今天要重点讲的部分。

投影仪的工作原理是什么？

DLP投影核心元器件——DMD芯片到底什么样？

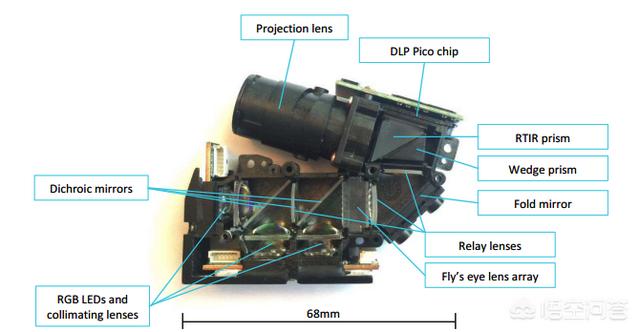

DMD芯片是DLP投影最常提到的一个元器件，也就是上图中右边的DLP投影子系统中的一个核心元器件，用于调制光线，实现画面显示。每个DMD是由成千上万个高反射性、数字可切换、微米级的铝合金微镜以二维阵列的方式组合而成，每个微镜代表了屏幕上的一个像素。DMD的微镜并不是固定不动的，而是被固定在了隐藏的轭板上的，通过扭转铰链结构来连接轭和支柱，扭力铰链结构再接受信号来控制镜片进行翻转，如下图。

投影仪的工作原理是什么？

DMD芯片在投影中如何成像？

DMD上的微镜并不是固定不动的，通过扭转铰链可以让微镜进行翻转，利用一个微镜的翻转将光线反射入镜头时，就可以点亮画面中的一个像素，将光线反射到另一面，吸收掉时，像素就是关闭的，如下图所示。

投影仪的工作原理是什么？

DMD上不止一个微镜，每一个微镜都代表一个像素，当它们紧密连接并工作起来的时候，就可以形成一整副画面了。而DLP想要实现彩色画面的显示，则还需要通过色轮或者RGB光源混色让DMD上的微镜透过镜头反射出彩色的画面，如下图。

投影仪的工作原理是什么？

当然以上只是极米君为了帮助大家理解，进行的投影原理简化展示，真正想实现整个光学系统远没有这么简单。而且事实上，DMD芯片只是投影光机当中成像模组的一小部分，除了成像模组之外，投影光机还有合光模组、照明模组两大部分，是一个极其复杂的工程。厂商需要投入大量的精力去研究不同镀膜和材质的特性设计出最佳的光学架构，不同的架构又会对投影的亮度、色均匀度、解析度等众多指标造成影响。比如我们在追求投影显示色彩时，在真正设计一台投影过程中，就需要考虑到光源的选型以及棱镜、镜片上的镀膜材质等等，如果要追求清晰度，则不仅要考虑DMD的型号，镜头的解析力也是至关重要的，像我们推出的4K投影极米极光RS Pro，它就采用了一颗超高解析力的光学变焦镜头。
